一、引言

　　差示掃描量熱儀應用越來越廣泛，這次測試案例是差示掃描量熱儀在纖維和紡織工程領域的應用。聚酯纖維是目前使用比較廣泛的一個合成纖維，由有機二元酸和二元制濃縮而成，經(jīng)過紡絲得到的合成纖維。目前來說聚酯類纖維主要包括聚對苯二甲酸丁二醇酯(PBT)和聚堆本二甲丙酸(PTT)。而利用DSC差示掃描量熱儀，對聚對苯二甲酸丁二醇酯(PBT)進行了熱性能測試，通過去研究PBT在不同升溫速率下的熱性能變化確定升溫速率，研究PET的質(zhì)量與熱焓之間的線性關系，確定了PBT材料在DSC設備中的一個定量分析方法。同時，通過差示掃描量熱儀對織物材料的成分、結(jié)構(gòu)和性能進行深入的研究，為紡織品的開發(fā)和應用提供重要的技術支撐。

　　二、實驗操作　

　　2.1 儀器及實驗條件

　　設備：差示掃描量熱儀DZ-DSC100A（南京大展檢測儀器有限公司）

　　氣體：氮氣氣氛 流量為50ML/min

　　實驗條件：分別進行5k/min，10k/min，20k/min，30k/min，40k/min測試。升溫至300°。

　　2.2 測試情況　

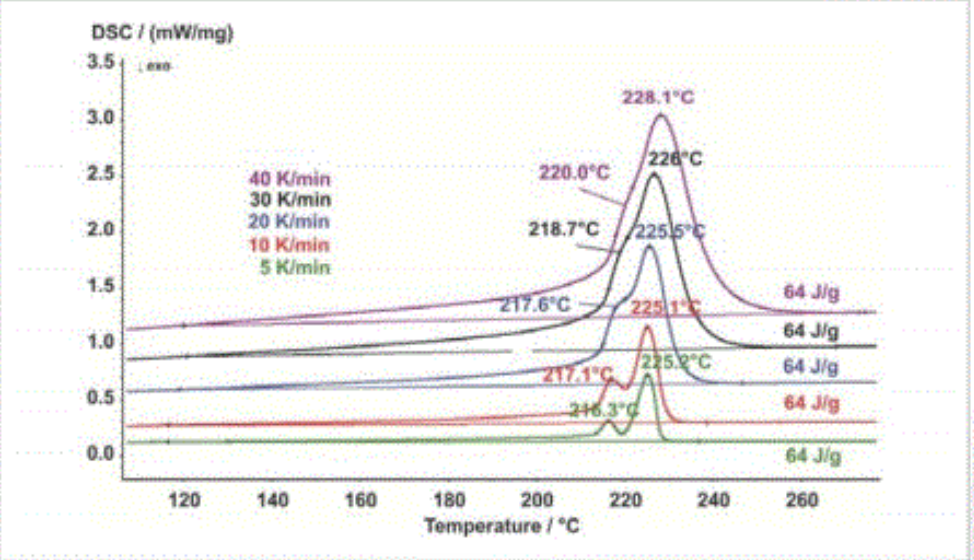

　　下圖給出了不同的升溫速率對PBT熔融過程的基本測試情況，可以看出PBT在不同的升溫速率的一個測試情況，升溫速率越快，dsc曲線峰變寬。我們發(fā)現(xiàn)在40k/min的升溫速率下，PBT的熱焓下降較快，因此我們選擇熱效應較好且分離較為完全的升溫速率30k/min。

　　2.3 樣品量選擇

　　由于PBT在升溫情況下有著明顯較好的熱效應，因此，我們只要在線性范圍內(nèi)的樣品量均可滿足測試要求，一般為10-15mg即可。

　　三、結(jié)論

　　采用差示掃描量熱法對PBT進行了熱性能研究測試，由此能夠確定一種快捷簡單方便的PBT定量測試方法，測試結(jié)果符合FZ/T 01053-2007《紡織品纖維含量的標識》標準要求，可用于PBT紡織產(chǎn)品的定量檢測。
